Zw32-12 Tipo Recloser VCB exterior de alta tensión imán permanente vacío Disyuntor

¡Bienvenido a nuestra página de inicio para ver más contenido!

Información del producto
"Disyuntor de vacío" es nombrado por su medio de extinción de alto vacío y el medio aislante del hueco de contacto después de la extinción de arco; tiene las ventajas de pequeño tamaño, ligero, funcionamiento frecuente y sin mantenimiento, y se utiliza ampliamente en la red de distribución. El disyuntor de vacío es un sistema de CA trifásica 3-10kV, 50Hz en el dispositivo de distribución interior, para empresas industriales y mineras, centrales eléctricas, subestaciones como protección y control de equipos eléctricos, especialmente adecuado para no petróleo, menos mantenimiento y operación frecuente del uso de lugares. Los disyuntores pueden configurarse en armarios centrales, armarios dobles y armarios fijos para controlar y proteger equipos eléctricos de alta tensión.

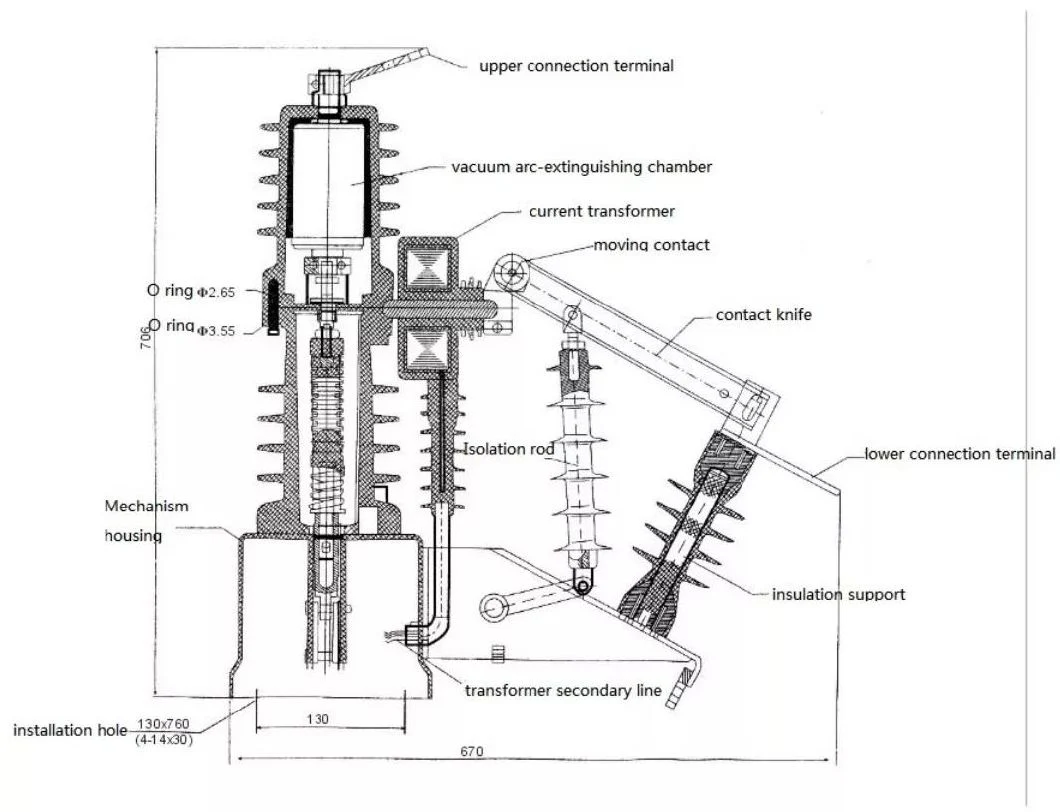

El disyuntor de vacío consta principalmente de tres partes: Interruptor de vacío, mecanismo de funcionamiento electromagnético o por resorte, soporte y otros componentes.

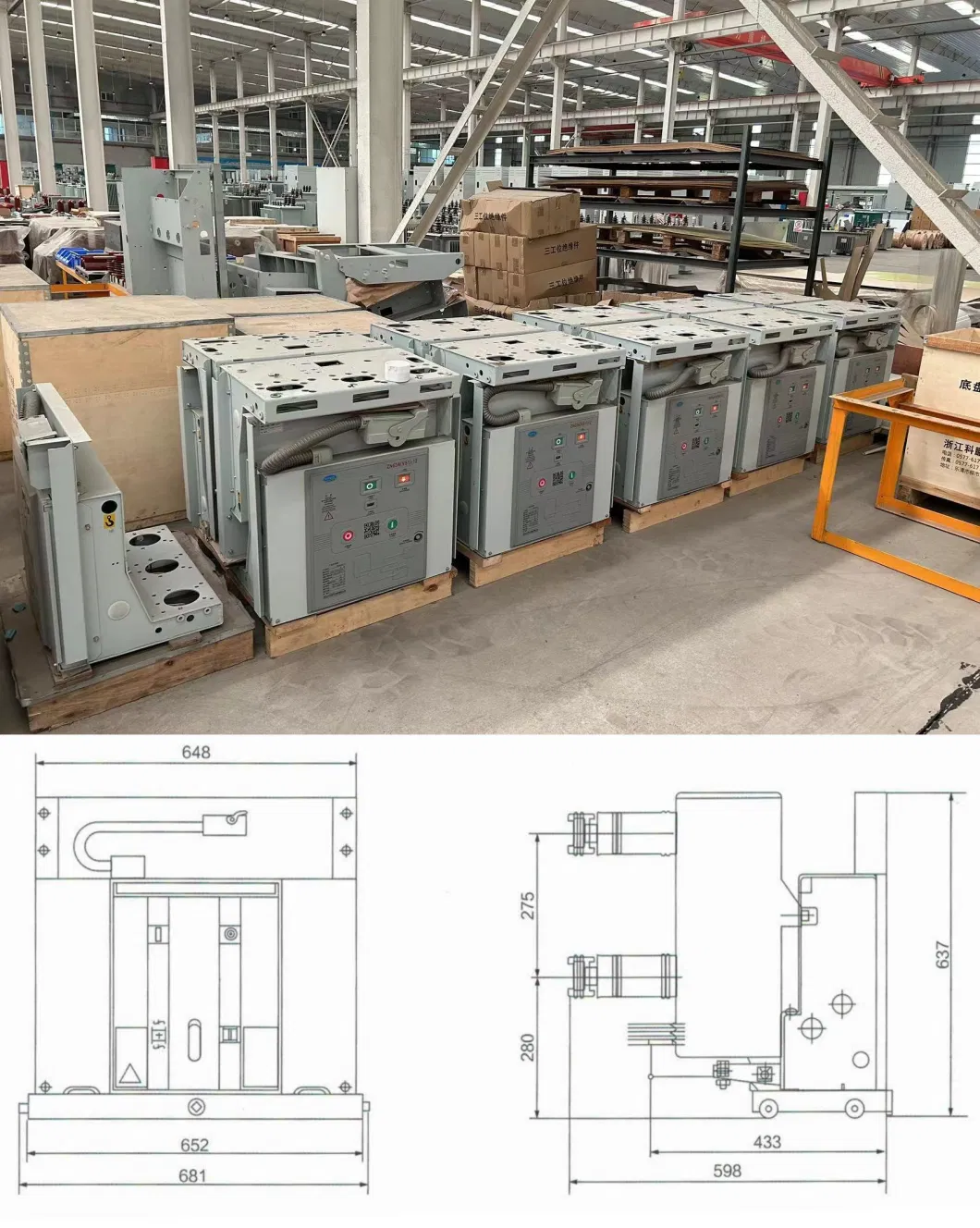

El disyuntor de vacío VS1-12 es un equipo de conmutación de alta tensión para interiores, adecuado para el sistema de alimentación trifásica con tensión nominal de 12kV y frecuencia de 50Hz. Se utiliza como dispositivo de protección y control. Debido a las ventajas especiales del disyuntor de vacío, es especialmente adecuado para lugares de operación frecuentes.

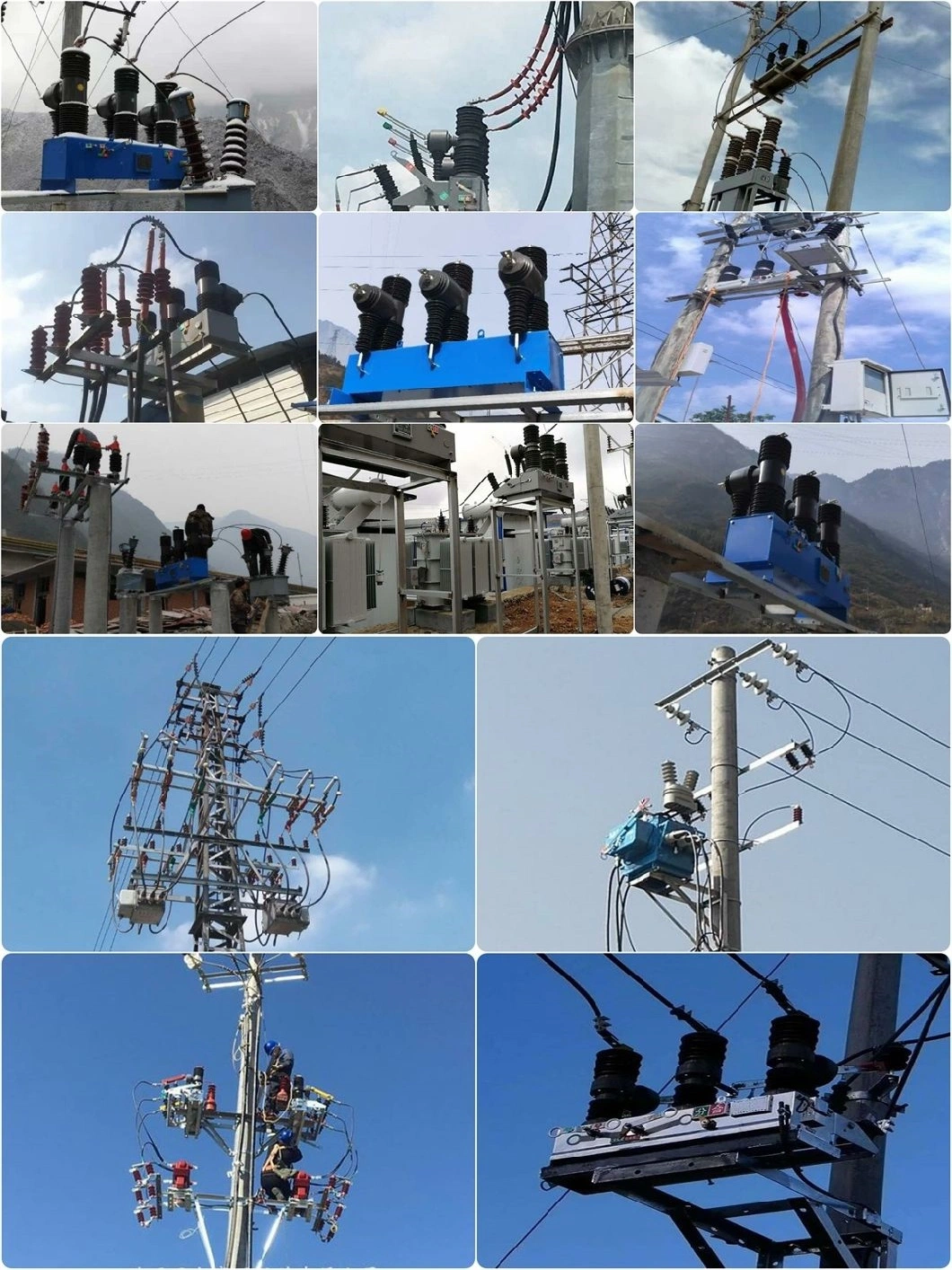

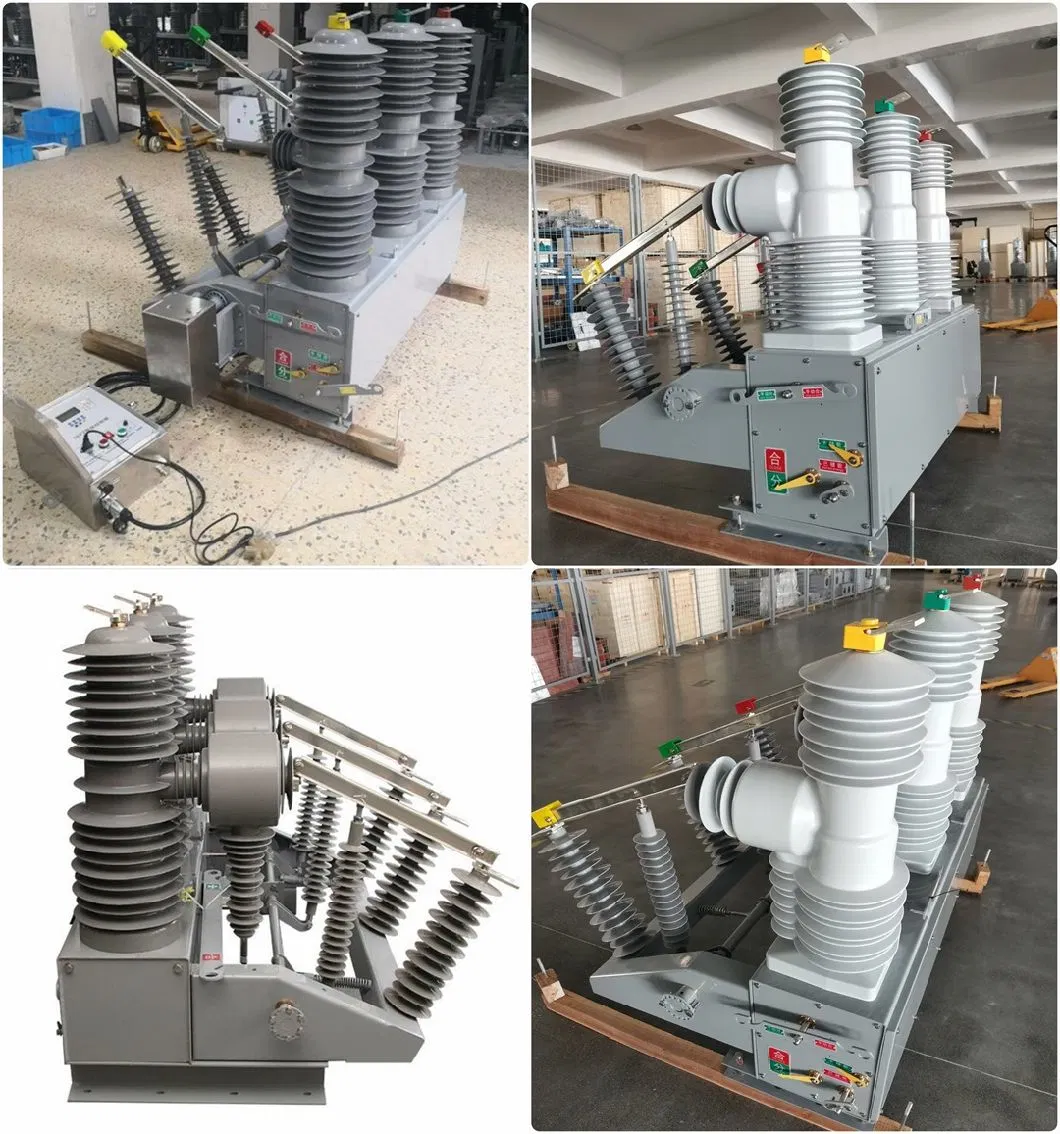

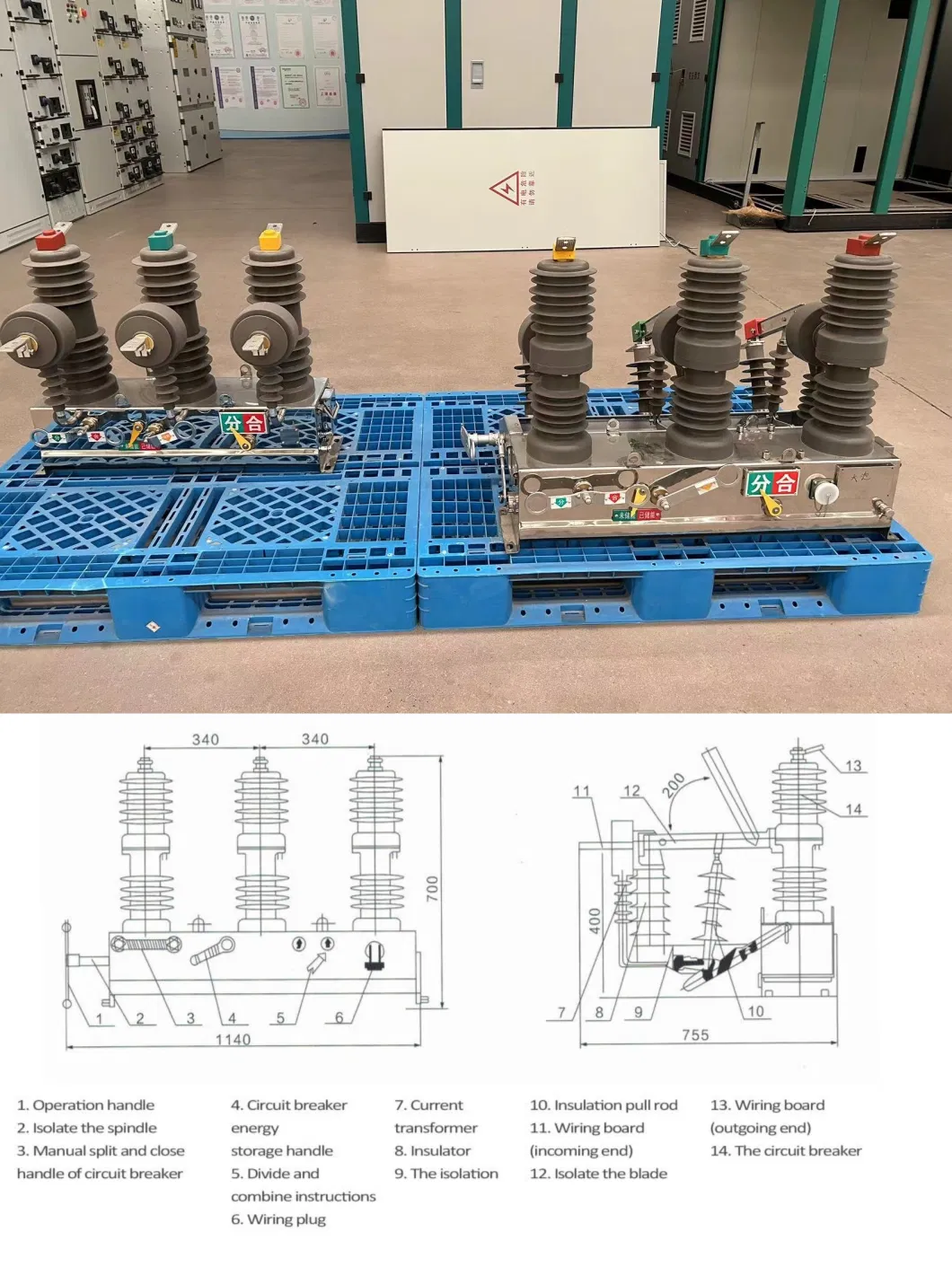

El disyuntor de vacío de imán permanente ZW32M-12 es un equipo de distribución de energía al aire libre con voltaje nominal de 50Hz y 12kV CA trifásica. Ampliamente utilizado en la red eléctrica urbana como interruptor de contacto o de interrupción, o para el sistema de distribución de energía rural interruptor de salida de subestación exterior, puede completar eficazmente el trabajo de la corriente de carga combinada, de reacercamiento, de división y corriente de cortocircuito tradicional.

Característica:
1.la distancia de apertura de contacto es pequeña, la distancia de apertura de contacto de 10kV disyuntor de vacío es sólo de 10mm, el trabajo de funcionamiento del mecanismo de funcionamiento es pequeño, la parte mecánica de la carrera es pequeña, y la vida mecánica es larga.
2.el tiempo de arco es corto, y no tiene nada que ver con el tamaño de la corriente de conmutación, generalmente sólo medio ciclo.
3. La velocidad de recuperación del medio de separación de contacto después de la reducción es rápida y el rendimiento de la avería en el área cercana de la rotura es mejor.
4.debido al pequeño desgaste del contacto en la corriente de ruptura, la vida eléctrica del contacto es larga, la capacidad de ruptura total es 30-50 veces, la corriente de ruptura nominal es más de 5000 veces, y el ruido es pequeño y adecuado para el funcionamiento frecuente.
5. Pequeño tamaño, ligero.
6.adecuado para romper la corriente de carga de capacitancia.
Debido a sus muchas ventajas, se utiliza ampliamente en subestaciones, los modelos actuales son principalmente: ZN12-10, ZN28A-10, ZN65A-12, ZN12A-12, VS1, ZN30 y así sucesivamente.
Detalles del producto
China comenzó a desarrollar interruptores de vacío en 1958. En 1960, Xi 'an Jiaotong University y Xi 'an Switch Rectifier Factory desarrollaron conjuntamente el primer lote de interruptores de vacío de 6,7 kV con una capacidad de ruptura de 600 A. luego se convierte en un interruptor de vacío trifásico con 10 kV y una capacidad de ruptura de 1,5 kV. En 1969, la fábrica de tubos electrónicos Huaguang y Xi 'un Instituto de Investigación de aparatos eléctricos de Alta tensión hicieron 2 kV, 10 kV interruptor de vacío rápido monofásico. Después de los 1970s, China ha sido capaz de desarrollar y producir independientemente varias especificaciones de interruptores de vacío.
Disyuntor de vacío estándar técnico el disyuntor de vacío se ha desarrollado vigorosamente en China en los últimos diez años. Los productos se han desarrollado desde varias variedades de ZN1 a ZN5 en el pasado a más de docenas de modelos y variedades, la corriente nominal alcanza 5000A, la corriente de ruptura alcanza un buen nivel de 50kA, y se ha desarrollado a un voltaje de 35kV.

ZW32M-12 interruptor de vacío de imán permanente condiciones de funcionamiento:
1. El límite superior de la temperatura ambiente no deberá superar los +40 ° C, el límite inferior no deberá superar los -25 ° C y la temperatura media de 24 horas no deberá superar los +35 ° C.

2. La elevación del lugar de instalación no deberá superar los <2000 metros.

3. La humedad relativa de la atmósfera no supera el 50% cuando la temperatura ambiente es de +40 ° C, y puede tener una humedad más alta a temperaturas más bajas; Cuando la temperatura media mensual mínima del mes más húmedo es de +25 ° C, la humedad relativa máxima media es del 90%, teniendo en cuenta la condensación en la superficie del producto debido a los cambios de humedad.

4. El nivel de contaminación es el 3.

5. No hay vibraciones fuertes ni impactos, ni metales corrosivos ni gases nocivos que destruyan el aislamiento, ni polvo grave, ni partículas conductoras ni sustancias peligrosas explosivas en el lugar de la operación.
Disyuntor de vacío serie VS1 rendimiento básico:


1.VS1 el disyuntor de vacío puede funcionar con frecuencia o interrumpir la corriente de cortocircuito varias veces dentro del rango de corriente de trabajo; la vida útil mecánica puede ser de hasta 30.000 veces, y la corriente de cortocircuito de capacidad total puede romperse 50 veces.

2.el disyuntor de vacío VS1 es adecuado para el funcionamiento de cierre y tiene una fiabilidad de funcionamiento y una vida útil extremadamente altas.

3.VS1 el disyuntor de vacío (tipo común) utiliza un cilindro de aislamiento vertical para proteger contra diversos efectos climáticos; en términos de mantenimiento y mantenimiento, generalmente solo es necesario limpiar o lubricar ocasionalmente el mecanismo de funcionamiento.

4.el disyuntor de vacío VS1 (tipo polo) no requiere mantenimiento con una estructura de aislamiento sólida - un polo de sellado sólido integrado.

5.VS1 interruptor de vacío en el formulario de instalación de la celda puede ser fijo, también puede ser retirado, también puede ser instalado en el bastidor para su uso.

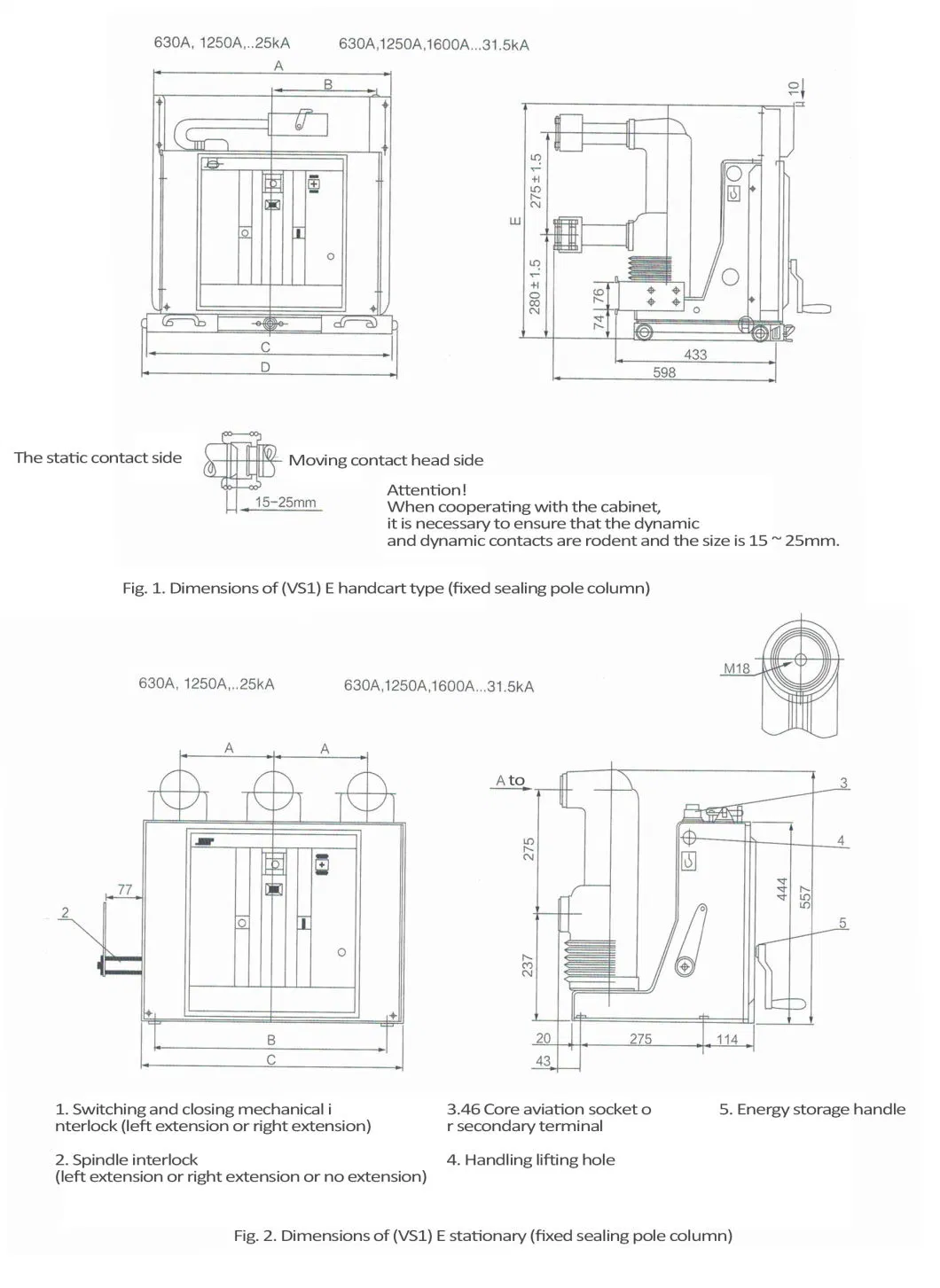

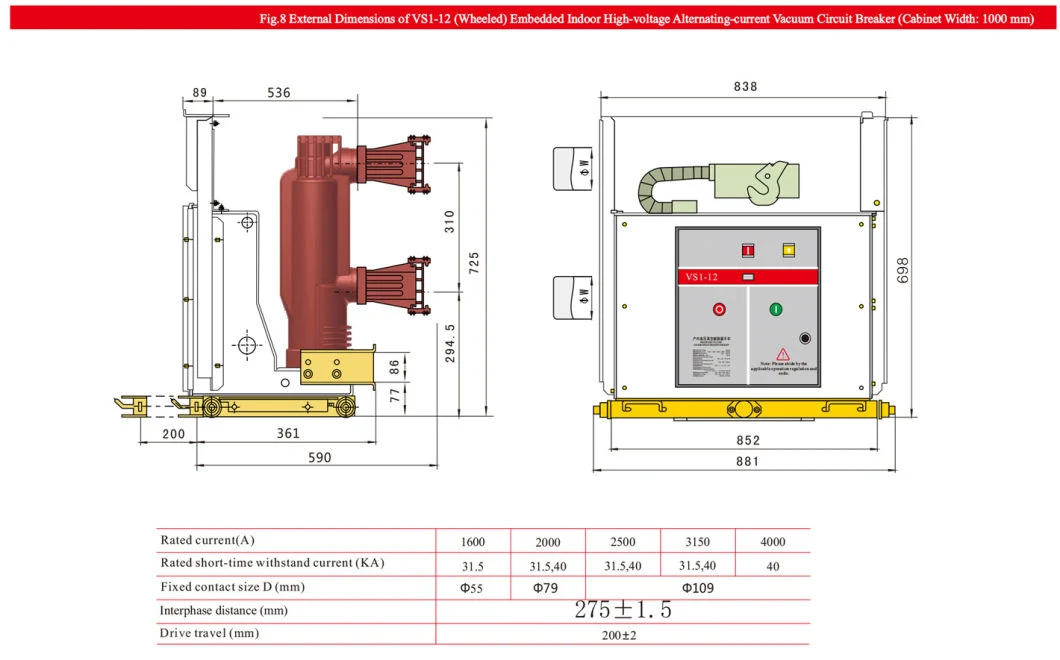

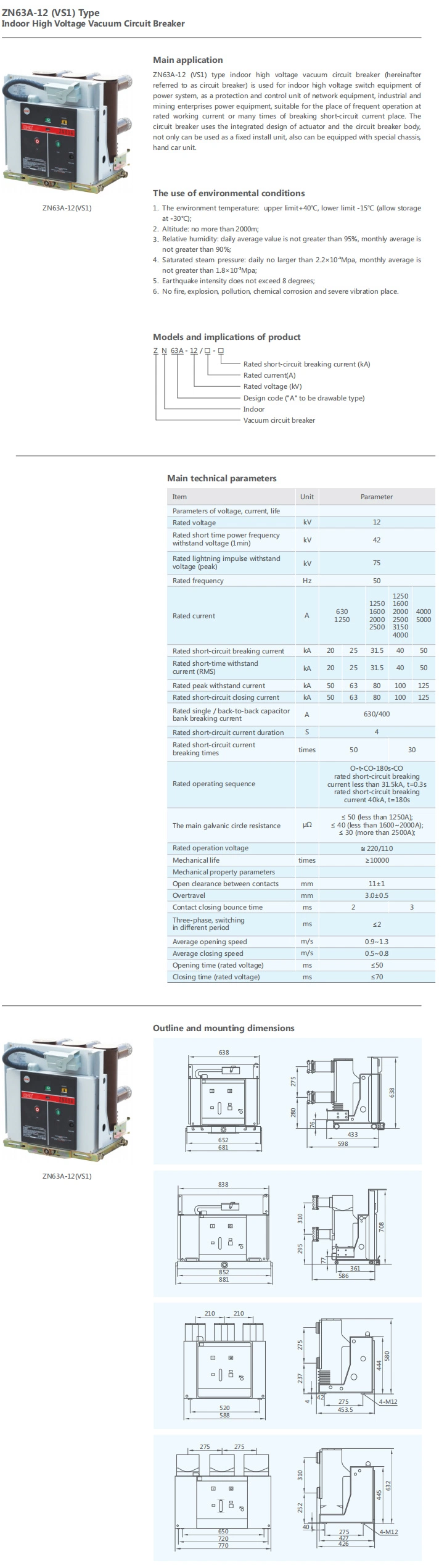

Parámetros del producto

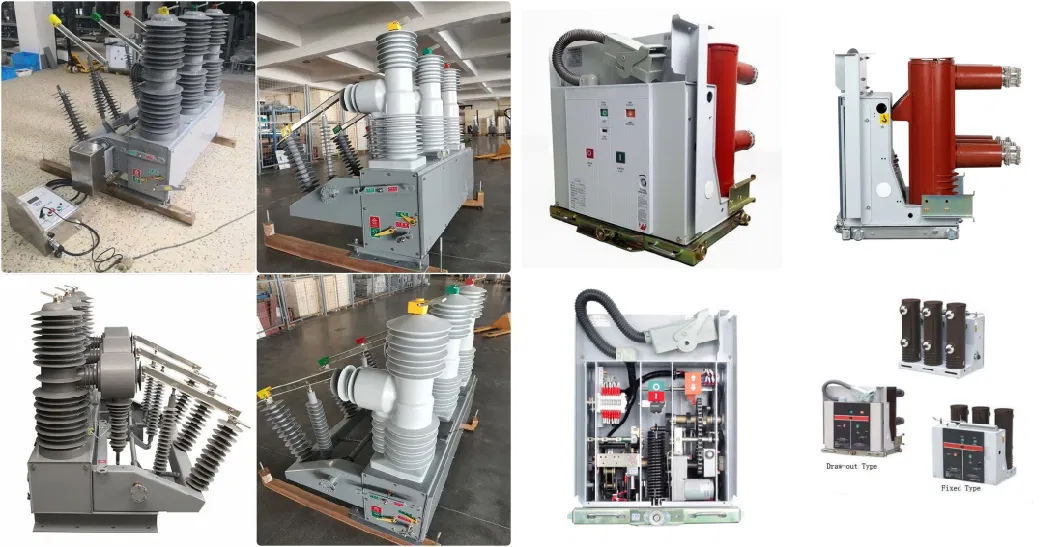

Los principales modelos de este producto son los siguientes.

Explicación del modelo:
VS1 - Código del producto
12 - 12KV
T - mecanismo de resorte; M - mecanismo magnético permanente
630 - 630A
25 - 25kA
W - Tipo de retención; F - Tipo fijo
150mm - 210 distancia de polo; 210mm - 1000 distancia de polo; 1000mm - 1m/150 distancia de polo
P - Tipo de encapsulado; E - Tipo de encapsulado

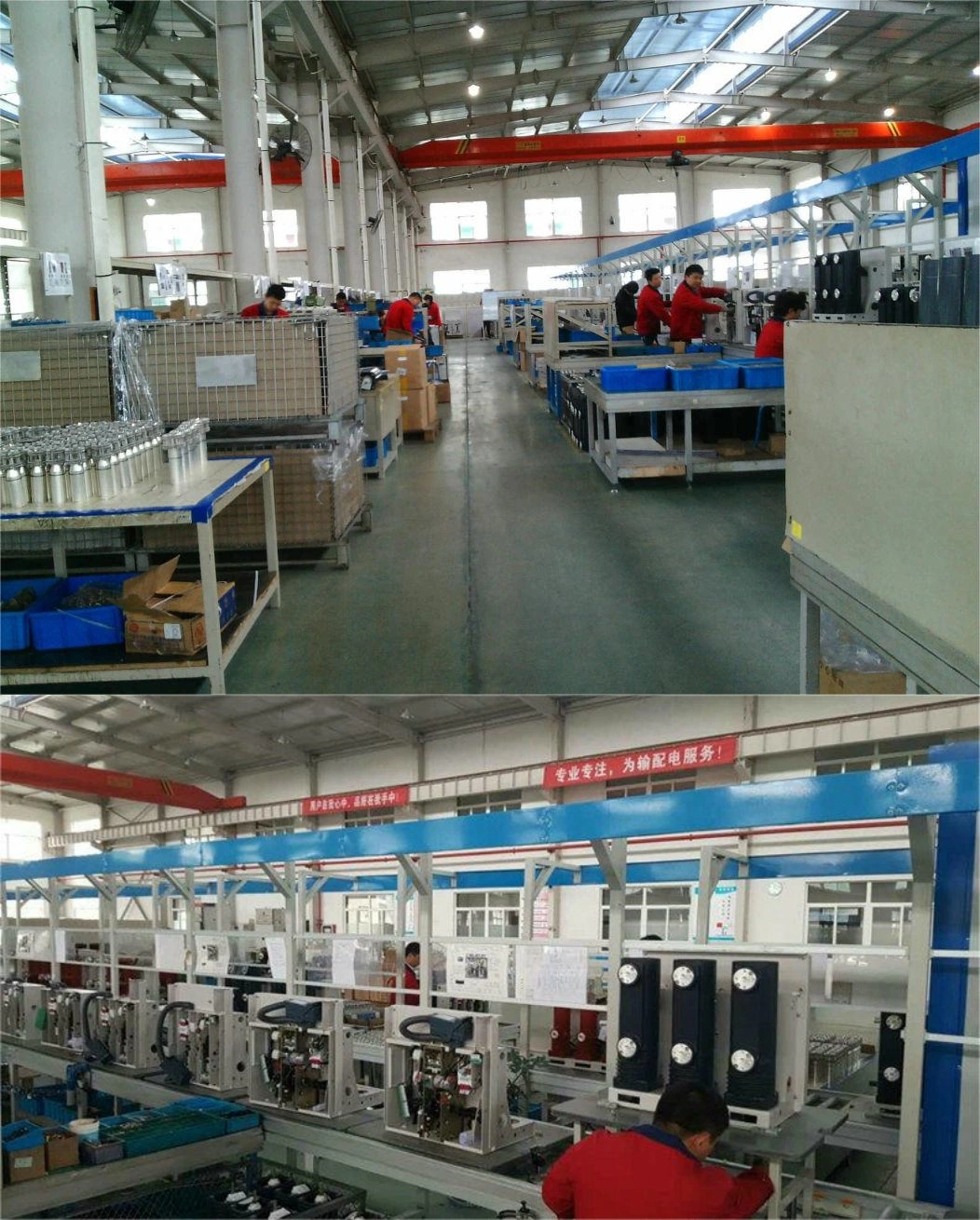

En primer lugar, el primer paso en la fabricación de disyuntores de vacío es seleccionar materiales. La elección de material es muy importante, ya que el disyuntor de vacío necesita tener buenas propiedades de aislamiento y resistencia mecánica, puede verse afectado por alta tensión y alta corriente de cortocircuito. Los materiales comunes son el cobre, el acero y la cerámica.

El siguiente paso es el procesamiento de las piezas. El disyuntor de vacío consta de muchas piezas, incluyendo el cuerpo del disyuntor, el mecanismo de movimiento mecánico, los componentes electromagnéticos, etc. estas piezas necesitan ser importadas línea de mecanizado y montaje preciso para garantizar su fiabilidad y estabilidad.

Una vez procesadas las piezas, se puede iniciar el montaje del disyuntor de vacío.

En primer lugar, cada pieza se monta en el cuerpo del disyuntor, y depuración y calibración.

A continuación, el componente electromagnético se instala en la posición adecuada y la línea de control se conecta.  Además, también es necesario
ajuste y pruebe el mecanismo de movimiento mecánico para garantizar su sensibilidad y suavidad en cuanto es libre.

Una vez finalizado el montaje, el disyuntor de vacío puede probarse e inspeccionarse. A través de split el router realiza pruebas de características eléctricas, como pruebas de tensión de ruptura, pruebas de ruptura y cierre, etc.

Garantizar que cumple con los requisitos y estándares de diseño. Al mismo tiempo, también es necesario realizar una comprobación de calidad de la apariencia

y pruebas de rendimiento para garantizar la calidad y fiabilidad del disyuntor.

Finalmente, después de rigurosas pruebas e inspecciones, el disyuntor de vacío puede ser empacado y procesado sale de la fábrica. Tome medidas antichoque, a prueba de humedad y antiestáticas para proteger la integridad y seguridad del disyuntor. La etiqueta y el manual de instrucciones también deben colocarse con precisión en el paquete para facilitar al usuario su comprensión y uso.

En general, el proceso de disyuntor de vacío incluye la selección de materiales, el procesamiento de piezas, el montaje, las pruebas y la inspección, el embalaje y la entrega. Cada paso debe ser un control y un funcionamiento estrictos para garantizar la calidad y la seguridad del producto. Solo mediante un proceso de elaboración artesanal, con el fin de crear un disyuntor de vacío de alta calidad para el funcionamiento estable del sistema de potencia y la protección de equipos para proporcionar seguridad.

El disyuntor de vacío se utiliza ampliamente en el sistema de alimentación.
El principio de funcionamiento del disyuntor de vacío es:
Cuando los contactos dinámicos y estáticos se abren bajo la acción del mecanismo de funcionamiento, se genera un arco entre los contactos, y la superficie de los contactos evapora el vapor a alta temperatura. Debido a la forma especial de los contactos, se genera un campo magnético cuando la corriente pasa por ella, y el arco se mueve rápidamente a lo largo de la dirección tangencial de la superficie de los contactos bajo la acción de este campo magnético, y parte del vapor metálico se condensa en el cilindro metálico (cubierta protectora). El arco se extingue en el cero natural, y la fuerza del medio entre los contactos se recupera rápidamente.

Puede estar seguro de que el embalaje del producto, como el último enlace que controlamos estrictamente!

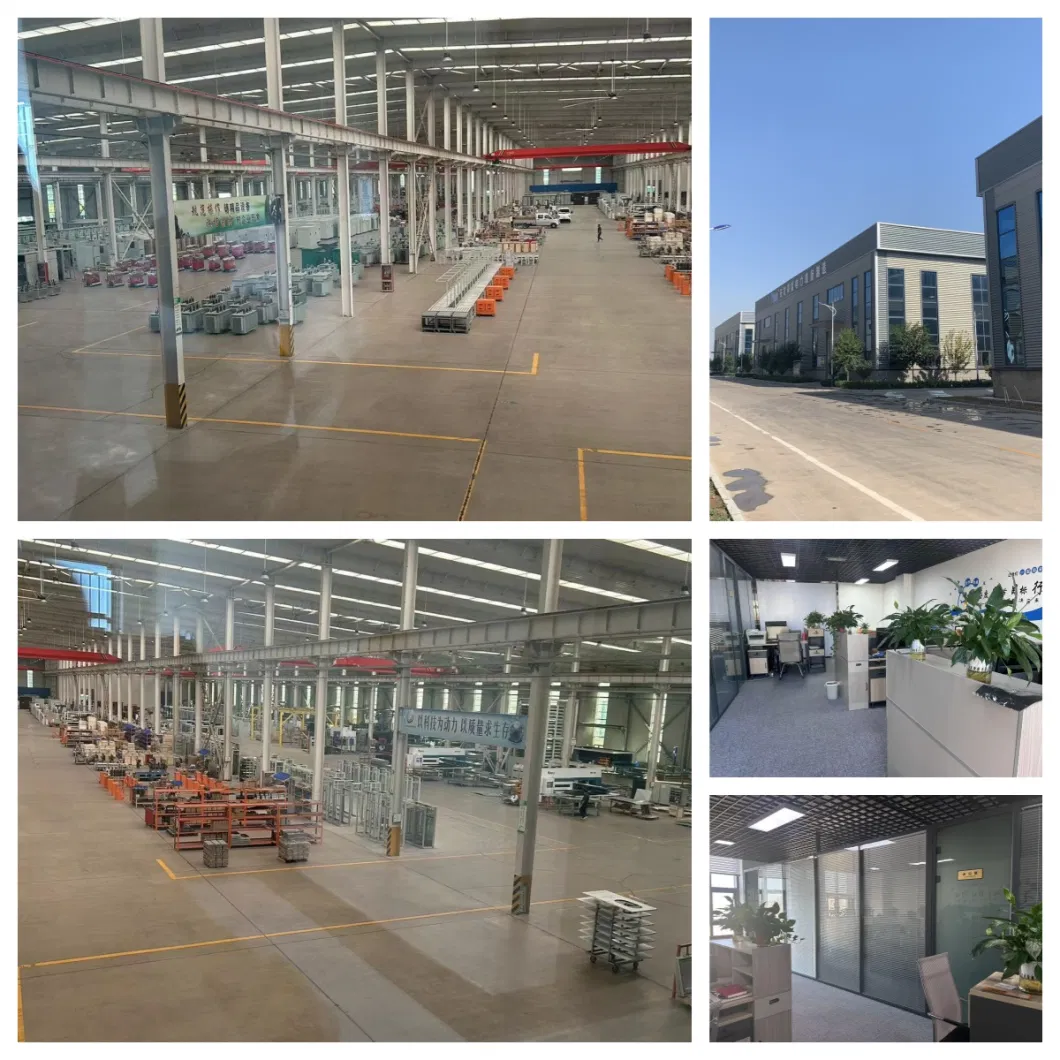

Hebei Leicheng Power Technology Co., Ltd. Es un profesional dedicado a transformadores de energía, equipos de conmutación de alta y baja tensión y productos relacionados I+D, producción, ventas y servicio de empresas de ciencia y tecnología.

Desde su creación, la empresa se ha comprometido con el camino del desarrollo profesional. Con una fuerte fuerza técnica, equipos avanzados en el país y en el extranjero, concepto innovador y rica experiencia en fabricación, ha pasado la certificación ISO9000, el uso de CAD, para proporcionar a los clientes con características regionales adecuadas de protección ambiental, ahorro de energía, productos de baja emisión de carbono y alta calidad para satisfacer las necesidades básicas del mercado y los diferentes clientes. Los productos también se exportan a Asia Central, África, el Sudeste Asiático, el Medio Oriente, Sudamérica y otros países y regiones.

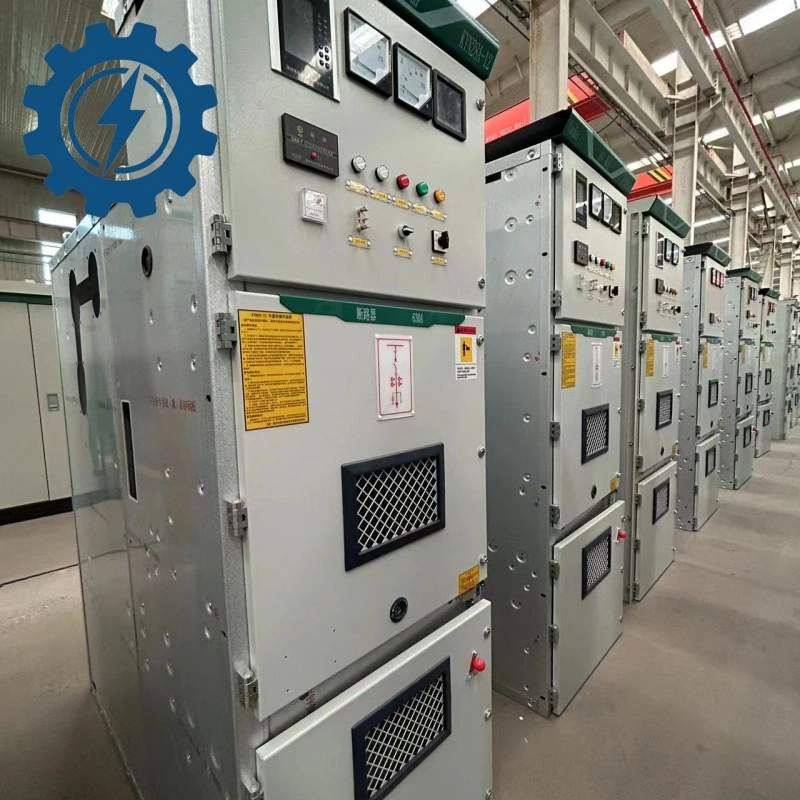

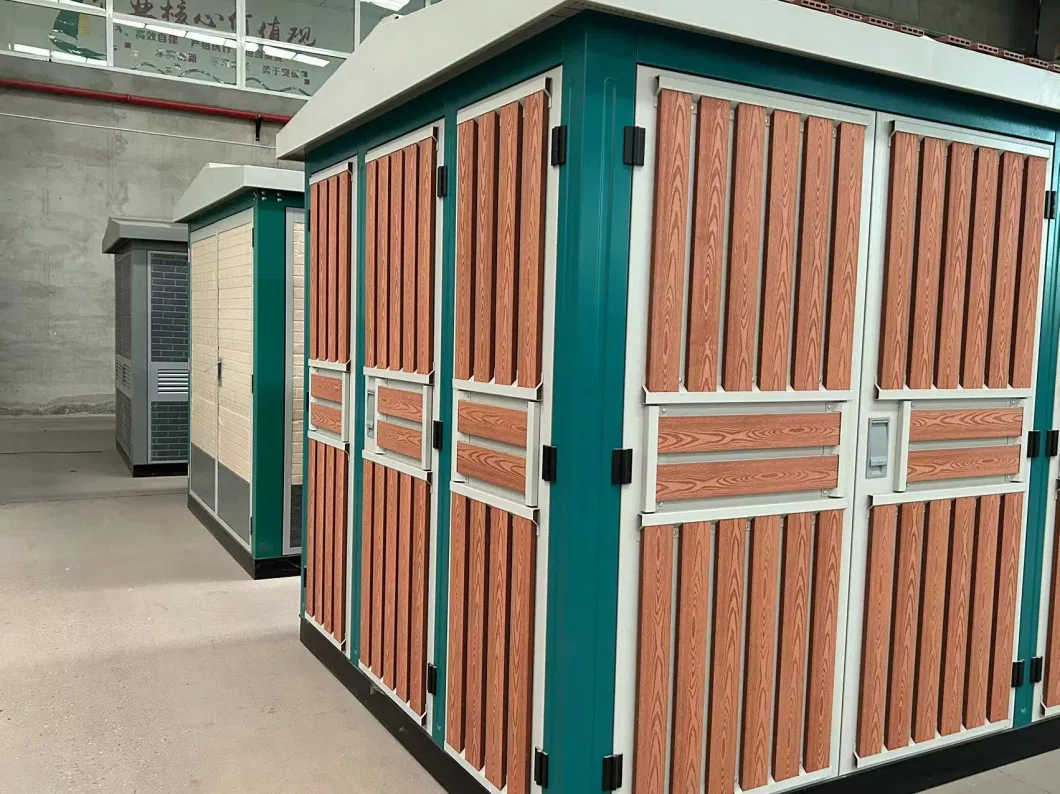

Actualmente, la empresa produce principalmente armarios de distribución de alta/baja tensión, subestaciones prefabricadas, transformadores de distribución, interruptores de alta/baja tensión y otros productos.

Varios accesorios y accesorios de alimentación, como el bastidor de soporte del transformador, el aro de cables, el perno, la abrazadera de cable, el brazo transversal y otros productos son numerosos.

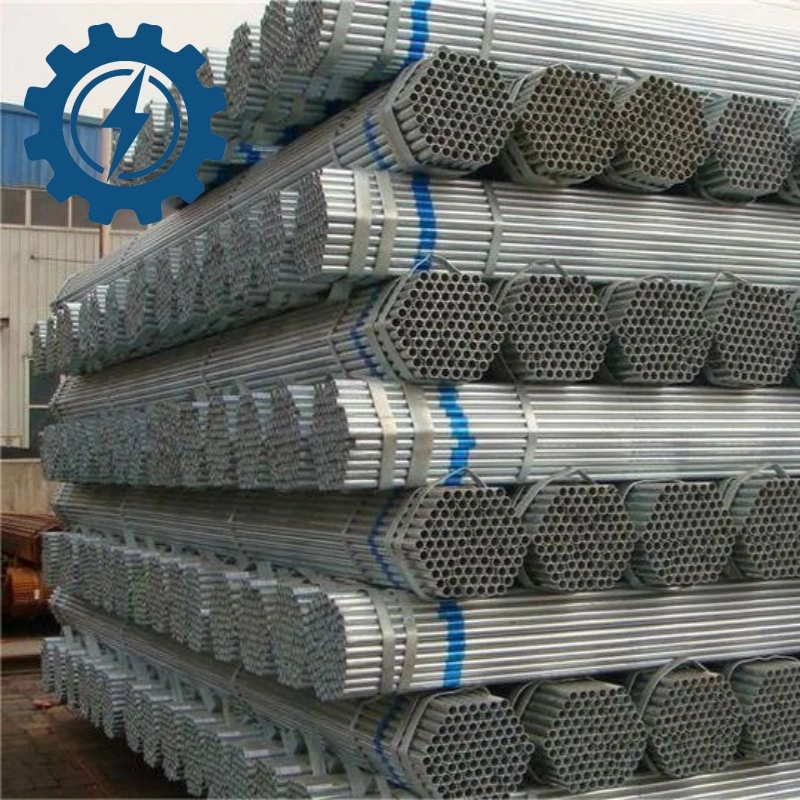

Productos de acero, como acero en forma de H, acero de canal, tubería de acero, acero angular, alambre de hierro galvanizado en caliente, etc., son también nuestros productos principales!
